CRISTALES y PACIENCIA
LA ARTESANÍA PARA CONSTRUIR UN TELESCOPIO DOBSON
Años atrás era prácticamente inasumible la compra, por parte de un aficionado, de un telescopio de apertura media. Por ello, muchos optaban por construirlo. Y esto es lo que hice personalmente. Con "Cristales y Paciencia" comencé a introducirme en el mundo del tallado, pulido, metalización de las ópticas, y ha coordinar estos elementos en el tubo óptico,en la construcción de la montura DOBSON. Los primeros intentos fueron desesperantes, pero hasta la fecha he construido o monitorizado más de trescientos de estos aparatos, abarcado diámetros de 80 mm hasta 400 mm.
Tenemos diseñado un taller donde el participante construye su propio telescopio (Newton D-140 F-8), tallando y puliendo los elementos ópticos, ver apartado de talleres.
En la sección PDF para descargar se puede encontrar los pdf donde se narra todo el proceso de construcción de un telescopio dobson, utilizando materiales contextualmente cercanos.
CURSO PARA CONSTRUIR ARTESANALMENTE TU TELESCOPIO DE TIPO DOBSON. Organizado por la Asociación de Astroturismo de Guadalajara. A impartirse en la localidad de Peregrina.
En este curso se enseñarán todas las técnicas y cálculos necesarios para construir un telescopio tipo Dobson de 16 cm de diámetro, desde cero con materiales sencillos.
Aprenderemos a dar forma curva a los cristales, pulirlos y dar el recubrimiento de plata para convertir un cristal en un espejo. Finalmente se ensamblarán todas las piezas en un tubo sobre una montura de madera, y se realizarán los cálculos necesarios para colocar el espejo secundario y el porta ocular.
El curso será impartido por Ángel Biarge y Mari Paz Serrano, de la Asociación Qdca Astronomía Grañén (¿Quién dijo de que la ciencia es aburrida?) de Huesca, dedicados desde hace décadas a la educación y divulgación de la ciencia y la tecnología, siempre con un enfoque
didáctico y divertido, tanto para adultos como para niños.
Fechas: Del 24 al 28 de julio de 2023 (**)
Horario: Mañanas de 9:00 a 14:00 y Tardes de 15:00 a 20:00
Lugar: Pelegrina-Sigüenza (Guadalajara)
Precio: 315 € (*) (Todos los materiales incluídos, salvo buscador y ocular)
Información y reserva de plaza: guadalajara.astroturismo@gmail.com
Además, si las condiciones climáticas lo permiten se llevarán a cabo observaciones nocturnas y otras actividades completamente voluntarias.
Para reservar la plaza será necesario abonar 150 € en la cuenta de la Asociación de Astroturismo de Guadalajra que te facilitaremos por correo electrónico. También te podemos informar si lo necesitas sobre alojamientos por la zona.
El número máximo de plazas será de 15 personas, y se adjudicarán por orden cuando se haya hecho efectivo el abono necesario para la inscripción. El número mínimo de inscritos necesarios para que el curso se realice será de 10 personas. Consultar disponibilidad de plazas antes de realizar el abono de la inscripción. En caso de abonar la cantidad de la reserva de plaza y no asistir posteriormente, no se devolverá ese importe, salvo que se cubran la totalidad de las plazas.
El precio incluye seguro de accidentes.
* Este precio no incluye las dos piezas que no se construyen, que son el buscador y el ocular de 1,25 “. Si dispones de estas piezas no es necesario pagar para obtenerlas; tráelas. Si no tienes pero quieres que estén incluidas entre los materiales, el precio total del curso será de 375 €.
** Debido a la celebración de Elecciones Generales el domingo 23 de julio, y ante la posibilidad de que alguno de los instructores formen parte de alguna mesa electoral.
PROCESO CONSTRUCTIVO DE UN TELESCOPIO DE TIPO DOBSON...
en imágenes....

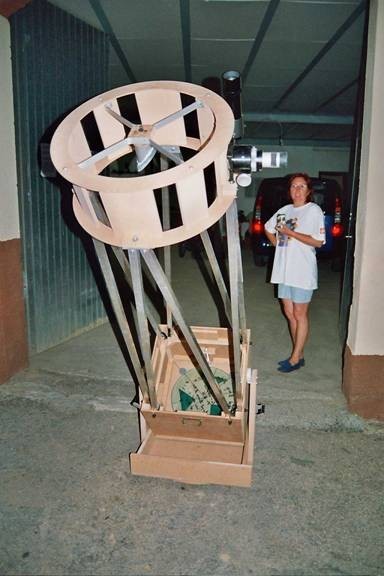

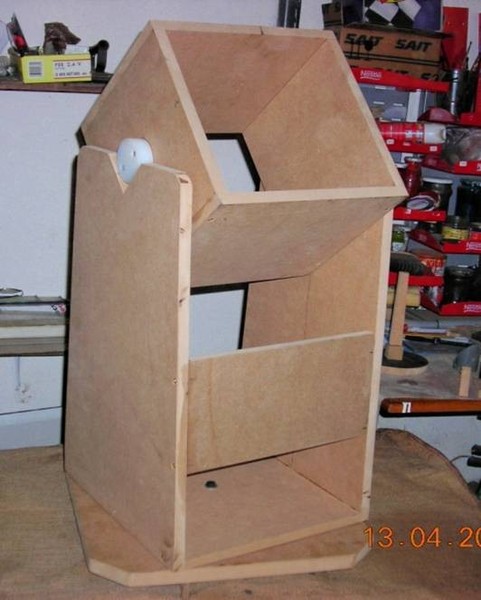

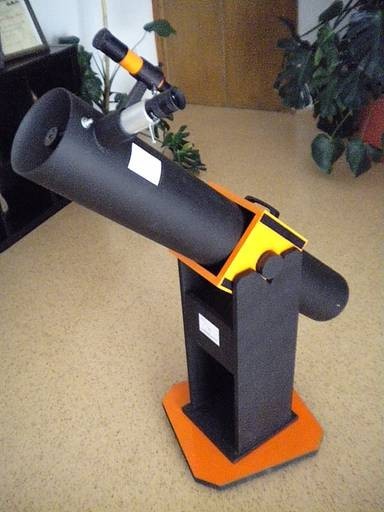

Montura dobsoniana para un tubo reflector de 200 mm.
...y en palabras...

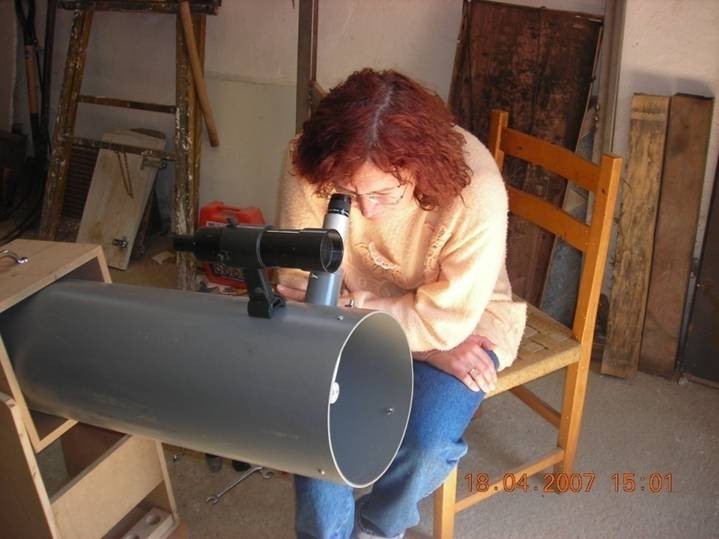

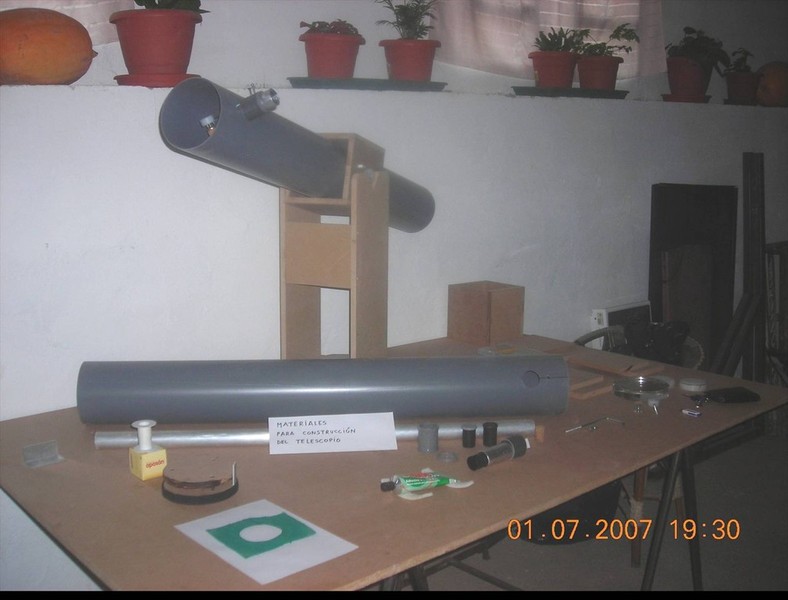

Material para construir un telescopio de 150 mm de diámetro. Tubo de PVC, Dm, tirafondos, pegamento....y mucho cariño. Fuente: CURSOS DE VERANO DE LA UNED. Los alumnos del curso "introducción a la astronomía" visitaron nuestro modesto taller.

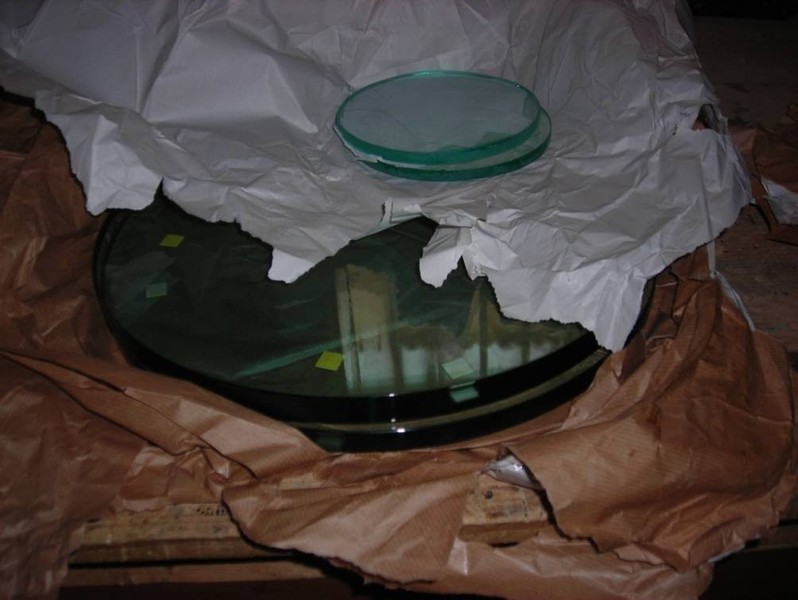

De estos vidrios saldrán las ópticas de un reflector de 350 mm de diámetro, con una distancia focal de aproximadamente 1750 mm.

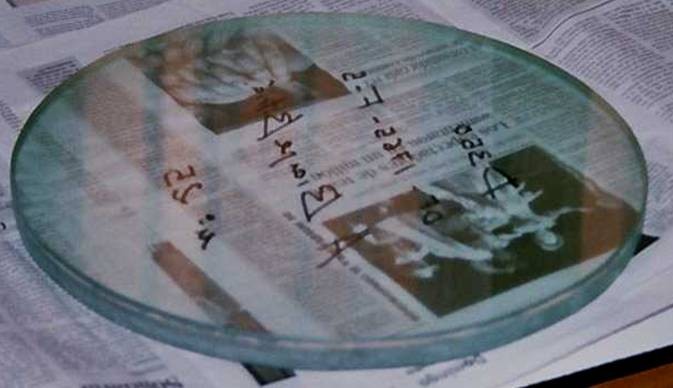

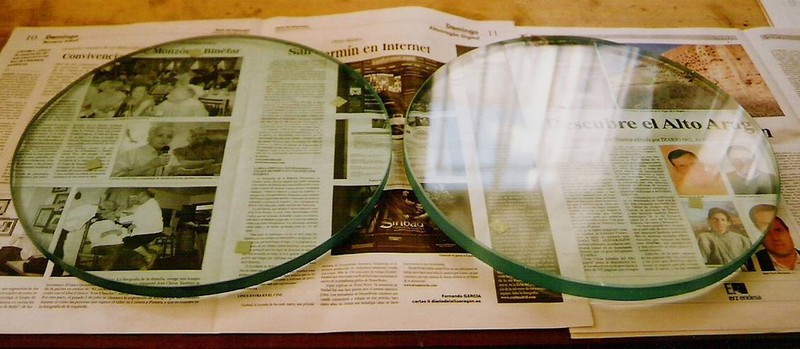

Las dos obleas de vidrio flotado para la óptica principal. A la derecha la herramienta. A la izquierda, y más grueso, el futuro espejo.

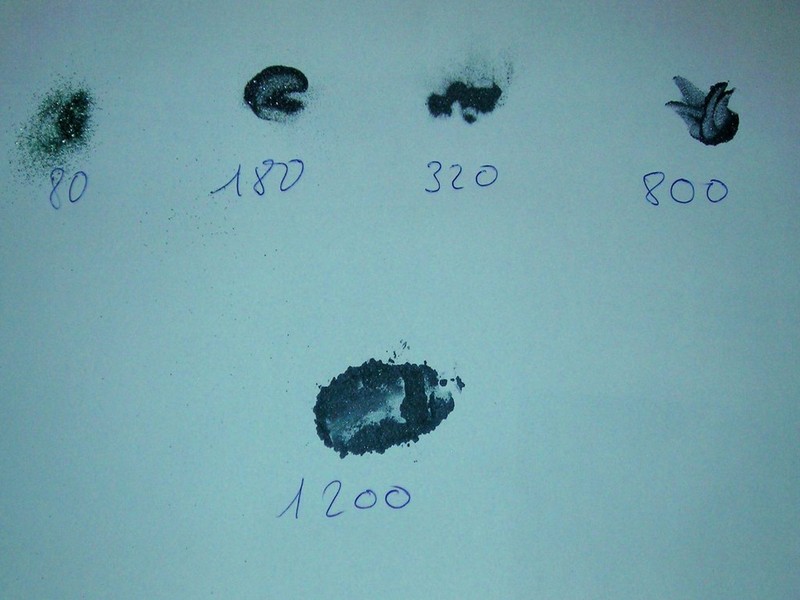

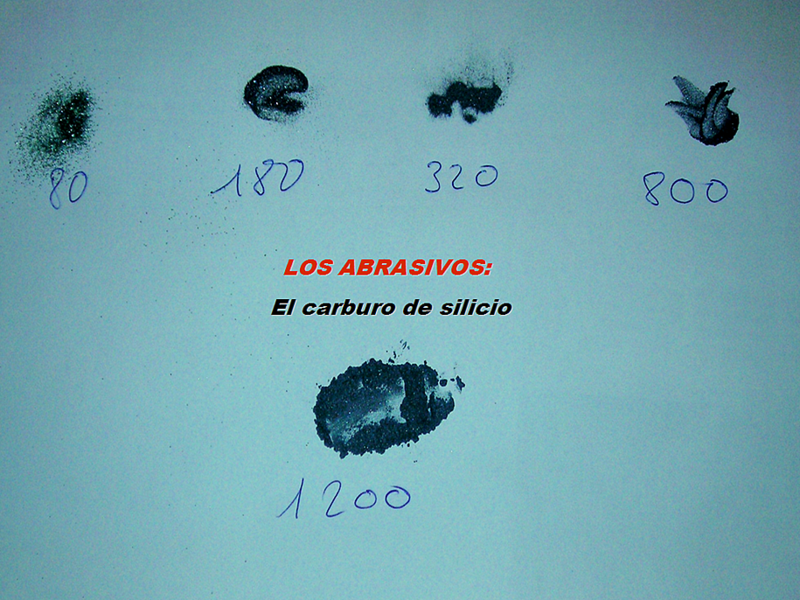

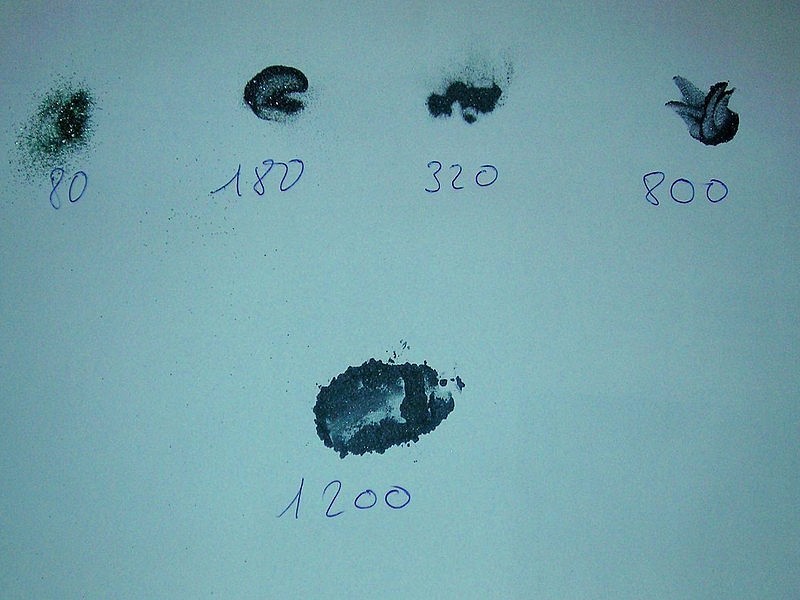

Estos son los abrasivos con los cuales vamos a TALLAR las superficies ópticas. El 80 es el de mayor tamaño de grano para un debastado rápido, y posteriormente se "afina" la superficie con las otras granulometrías.

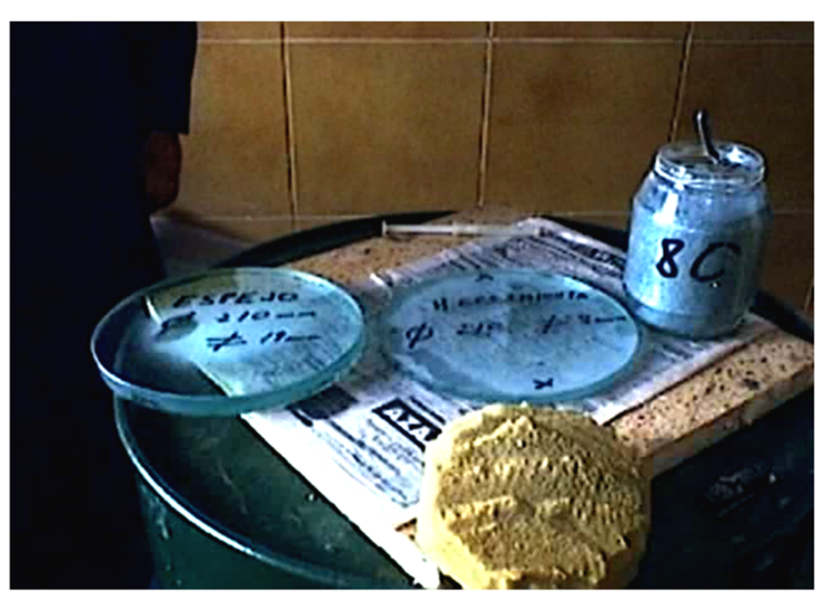

Este es el banco de trabajo, circular, para podernos mover alrededor de él. Apreciamos dos obleas de 210 mm de diámetro. A la izauierda el furuto espejo que por la acción del abrasivo a comenzado a desgastarse por el centro. A la izquierda la herramienta. TALLLER.

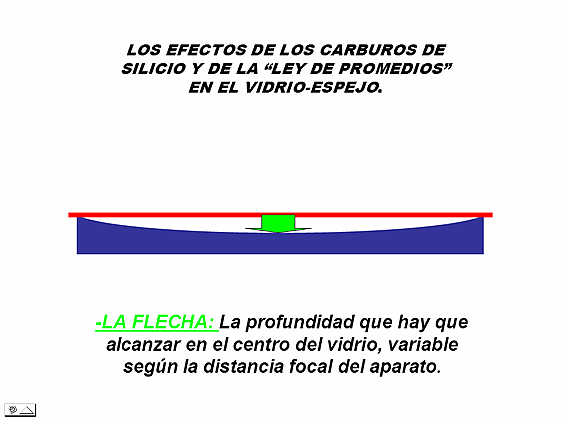

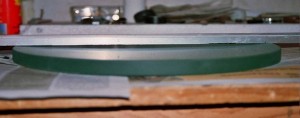

Final del tallado. Se aprecia la concavidad del espejo.

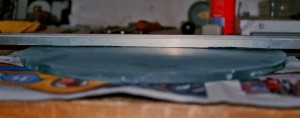

Aquí es visible la convexidad de la herramienta.

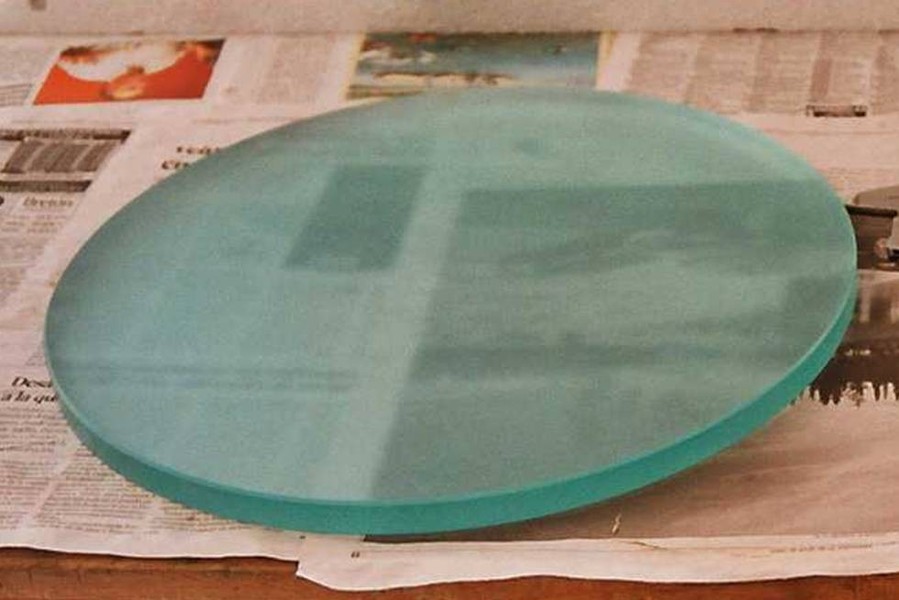

Después del tallado, procedemos al esmerilado. Al final del proceso su superficie no es reflexiva.

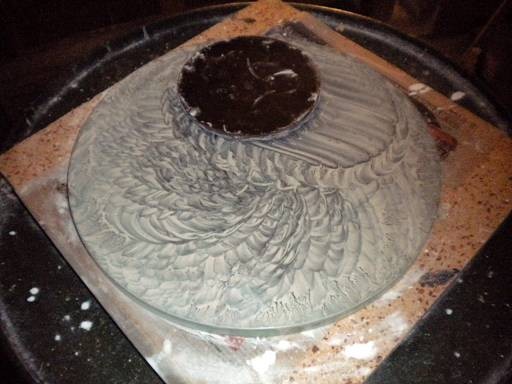

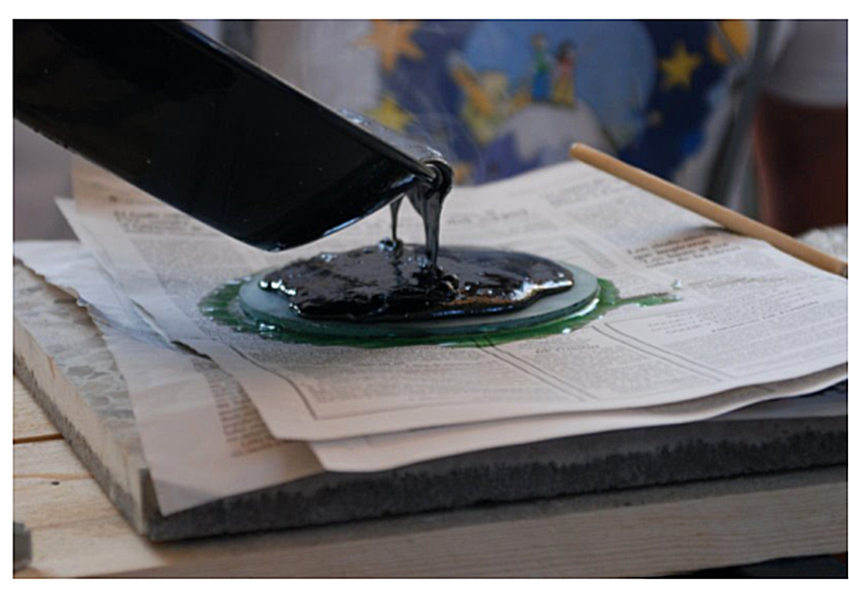

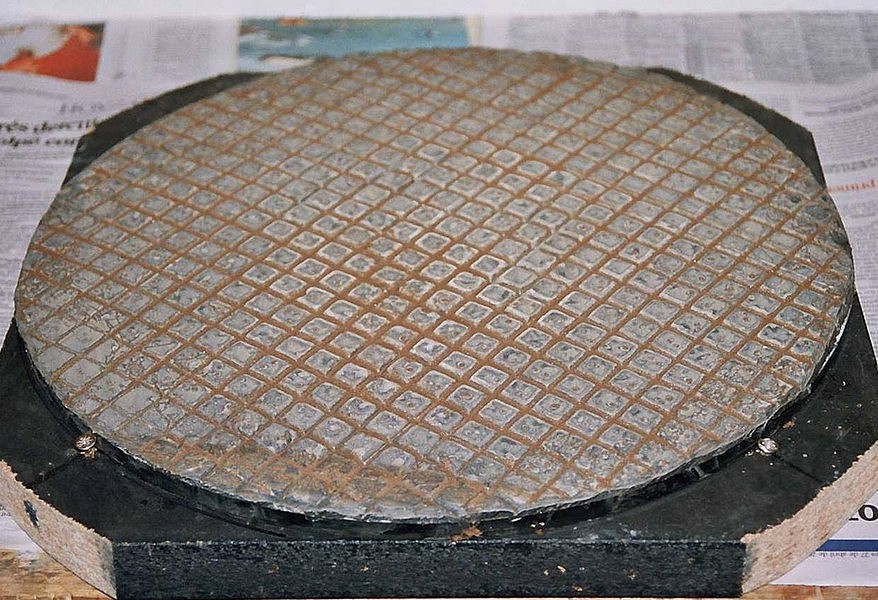

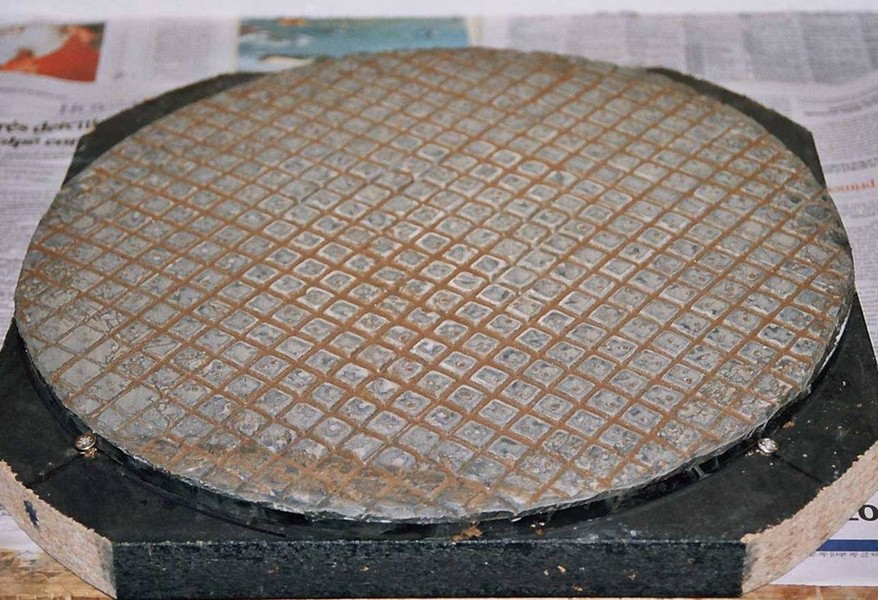

Para que el espejo sea un espejo hay que pulir su superficie. Para ello construimos una herramienta de brea para este menester. TALLER PROPIO.

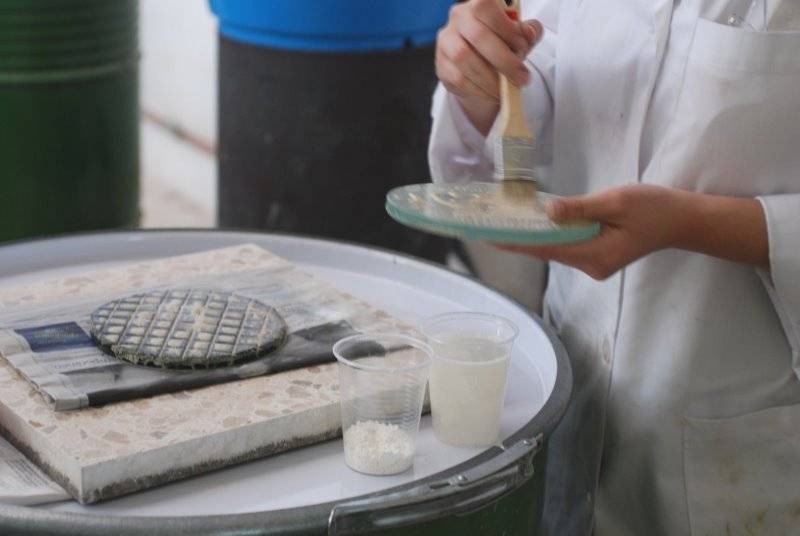

El óxido de cério será nuestro abrasivo para pulir. Detalle del proceso de pulido. Fuente: TALLER DEL IV CURSO DE ASTROFÍSICA DE SIGÜEZA Universidad de Alcalá de Henares.
Aspecto de un espejo de 350 mm de diámetro con su pulido realizado.
Proceso de retoque con herramienta pequeña en el pulido de un D-350. TALLER PRÓPIO.

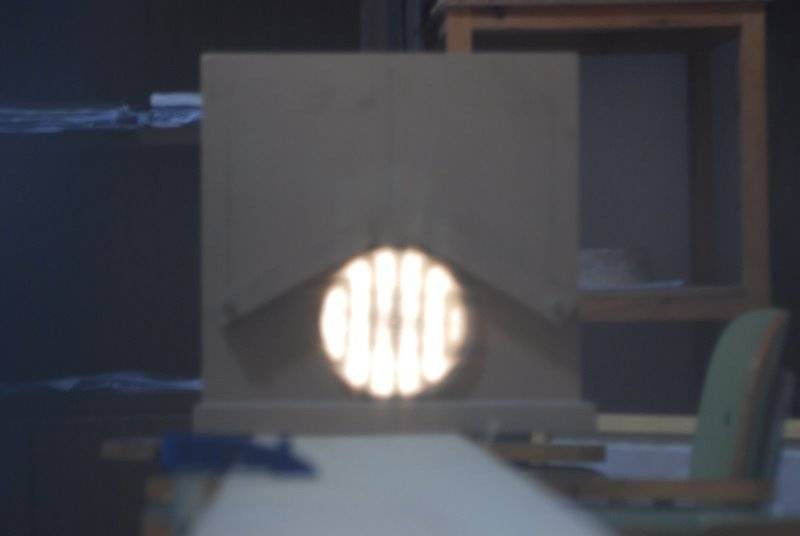

Control del frente de honda por Ronchy. Se aprecia un espejo con borde rebatido y centro elevado. Taller de construcción de telescopios para la UNIVERSIDAD DE ALCALÁ.

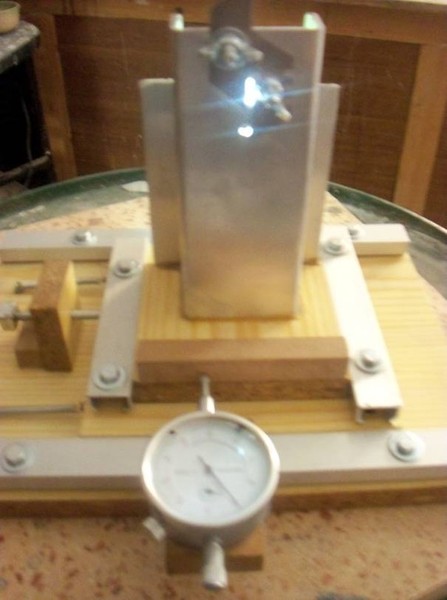

Nuestro aparato de Foucault, destinado al estudio de los radios de curvatura del espejo primario. Se puede apreciar el "micrométrico" (hasta décimas de mm.) en primer lugar, la rejilla de emisión y la cuchilla de recepción. Fuente: TALLER PROPIO.

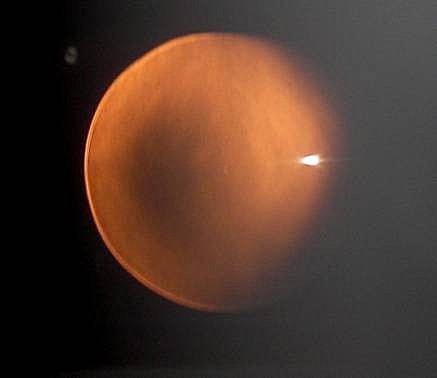

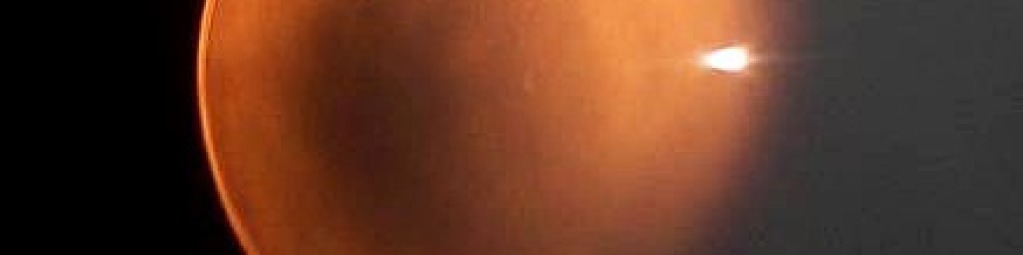

Fotografía de un foucault de uno de nuestros D-210. Ha sido tomada en la parte central del segmento de aberración. Se aprecia el "Toro" del paraboloide.

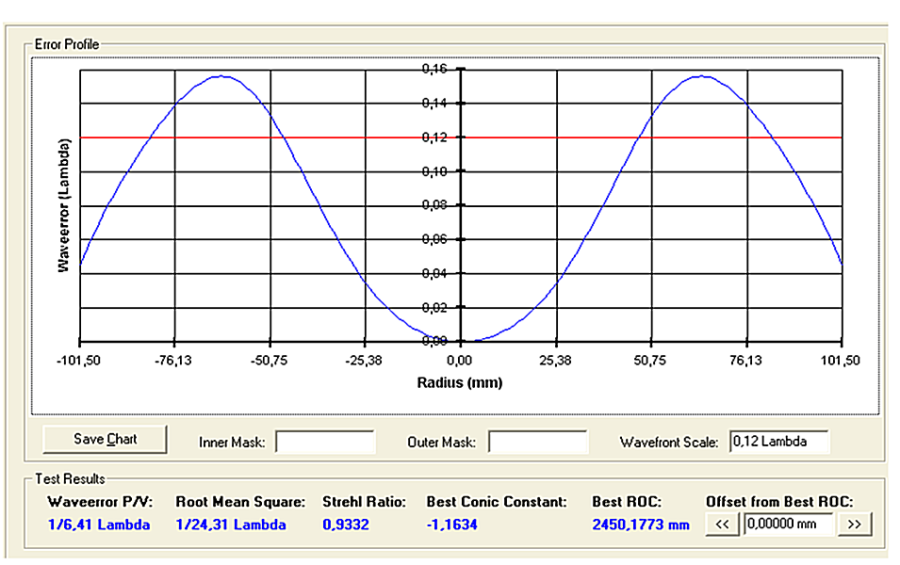

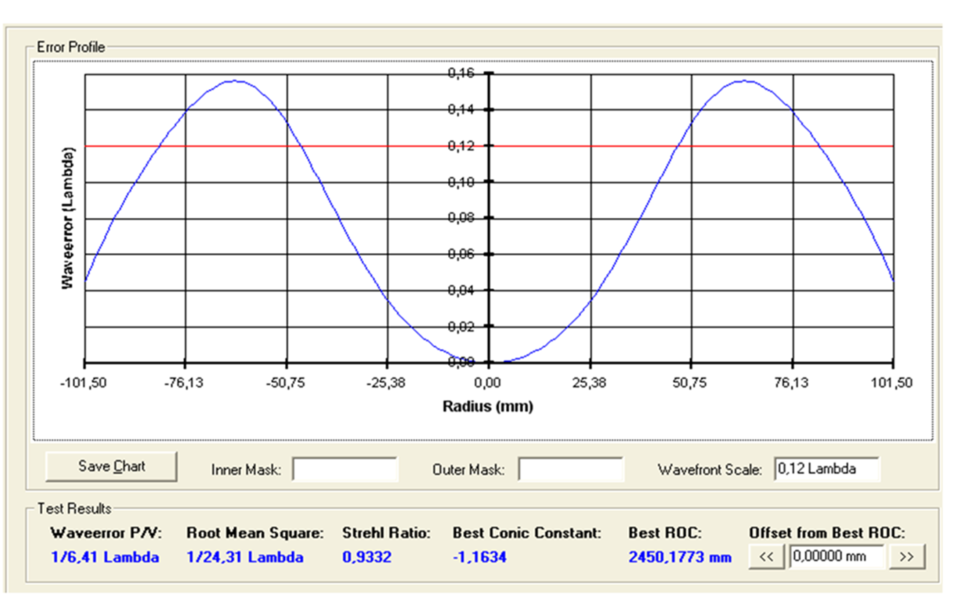

Estudio de las diferentes zonas de un primario D-203. Se ha utilizado una máscara de cuatro zonas.
VER VIDEO ADJUNTO.

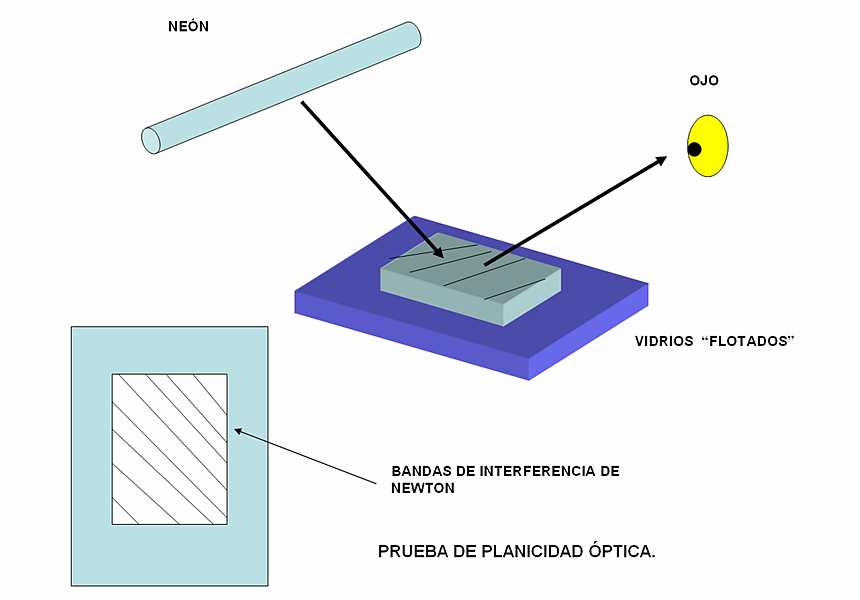

Esquema para comprobar la planitud óptica del espejo secundario. Se basa en la comprobación con un PATRÓN ÓPTICAMENTE PLANO.

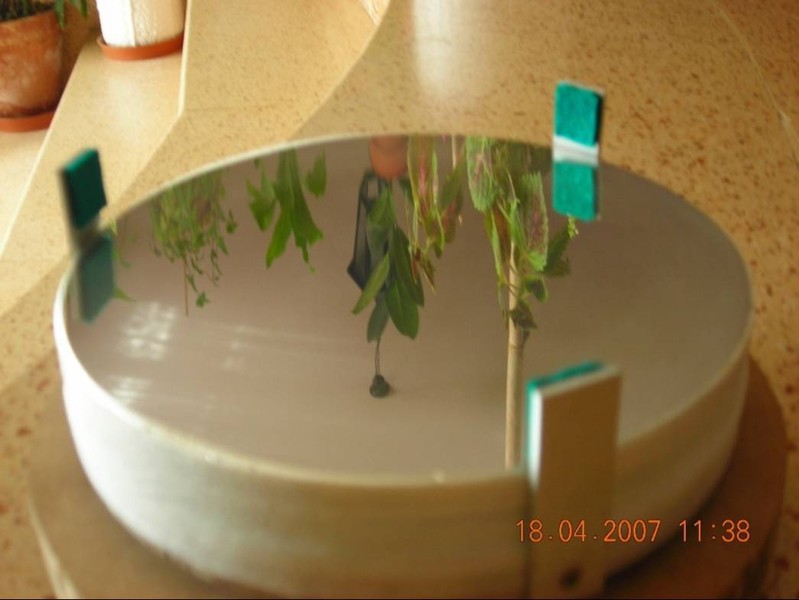

Argentación de las superficies ópticas del primario y del secundario.

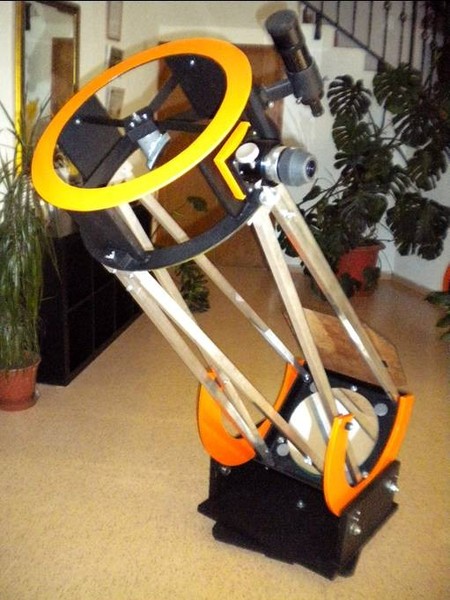

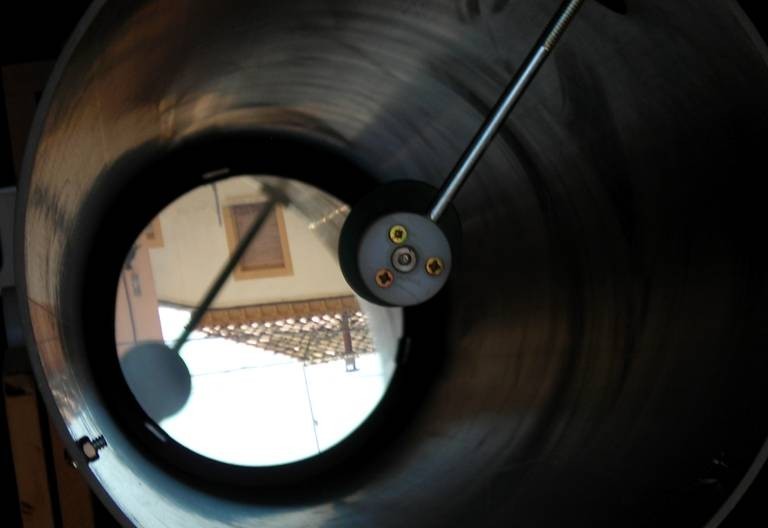

Todos los elementos han sido coordinados y equilibrados. Colimamos las ópticas y alinamos el buscador. Ahora, un momento emocionante: LA PRIMERA LUZ DE UN NUEVO TELESCOPIO.
